DTS

Detecció de temperatura distribuïda

Solució de font LiDAR

Avantatges de la detecció de temperatura distribuïda

Avantatges de la detecció de temperatura distribuïda

Els sensors de fibra òptica utilitzen la llum com a portadora d'informació i la fibra òptica com a mitjà per transmetre la informació. En comparació amb els mètodes tradicionals de mesura de la temperatura, la mesura de temperatura distribuïda de fibra òptica té els avantatges següents:

● Sense interferències electromagnètiques, resistència a la corrosió
● Monitorització passiva en temps real, aïllament acústic, a prova d'explosió
● Talla petita, lleugera, flexible
● Alta sensibilitat, llarga vida útil
● Distància de mesura, fàcil manteniment

Principi de DTS

DTS (Distributed Temperature Sensing) utilitza l'efecte Raman per mesurar la temperatura. El pols làser òptic enviat a través de la fibra fa que una mica de llum dispersa es reflecteixi al costat del transmissor, on la informació s'analitza segons el principi Raman i el principi de localització de reflexió en el domini del temps òptic (OTDR). A mesura que el pols làser es propaga per la fibra, es generen diversos tipus de dispersió, entre els quals el Raman és sensible a les variacions de temperatura, com més alta és la temperatura, més gran és la intensitat de la llum reflectida.

La intensitat de la dispersió Raman mesura la temperatura al llarg de la fibra. El senyal Raman anti-Stokes canvia significativament la seva amplitud amb la temperatura; el senyal Raman-Stokes és relativament estable.

tsummers_distributed_temperature_sensor_vetor_map_realistic_5178d907-c9c1-449c-8631-8dbc675d6a49

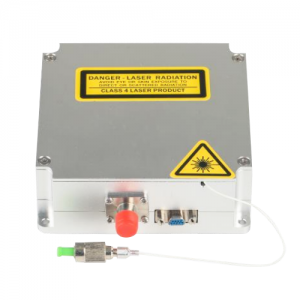

La font de llum polsada de la sèrie de fonts làser de pols de 1550 nm DTS de Lumispot Tech és una font de llum polsada dissenyada específicament per a aplicacions de sistemes de mesura de temperatura de fibra òptica distribuïda basades en el principi de dispersió Raman, amb un Disseny de camins òptics estructurats MOPA, disseny optimitzat d'amplificació òptica multietapa, pot assolir una potència de pols màxima de 3kw, baix soroll i el propòsit del senyal elèctric de pols estret d'alta velocitat integrat pot ser una sortida de pols de fins a 10 ns, ajustable per l'amplada i la repetició del pols del programari freqüència, es pot utilitzar àmpliament en sistemes de mesura de temperatura de fibra òptica distribuïda en sec, proves de components de fibra òptica, LIDAR, làser de fibra polsada i altres camps.

Làser LiDAR dissenyat per a DTS

Descarregueu el full de dades per obtenir més informació, o podeu contactar amb nosaltres amb les vostres necessitats.

Dibuix dimensional de la sèrie làser LiDAR

e6362fbb7d64525c5545630209ee16f
